家庭装修热水系统怎么设计？20 年专家教你避坑全攻略

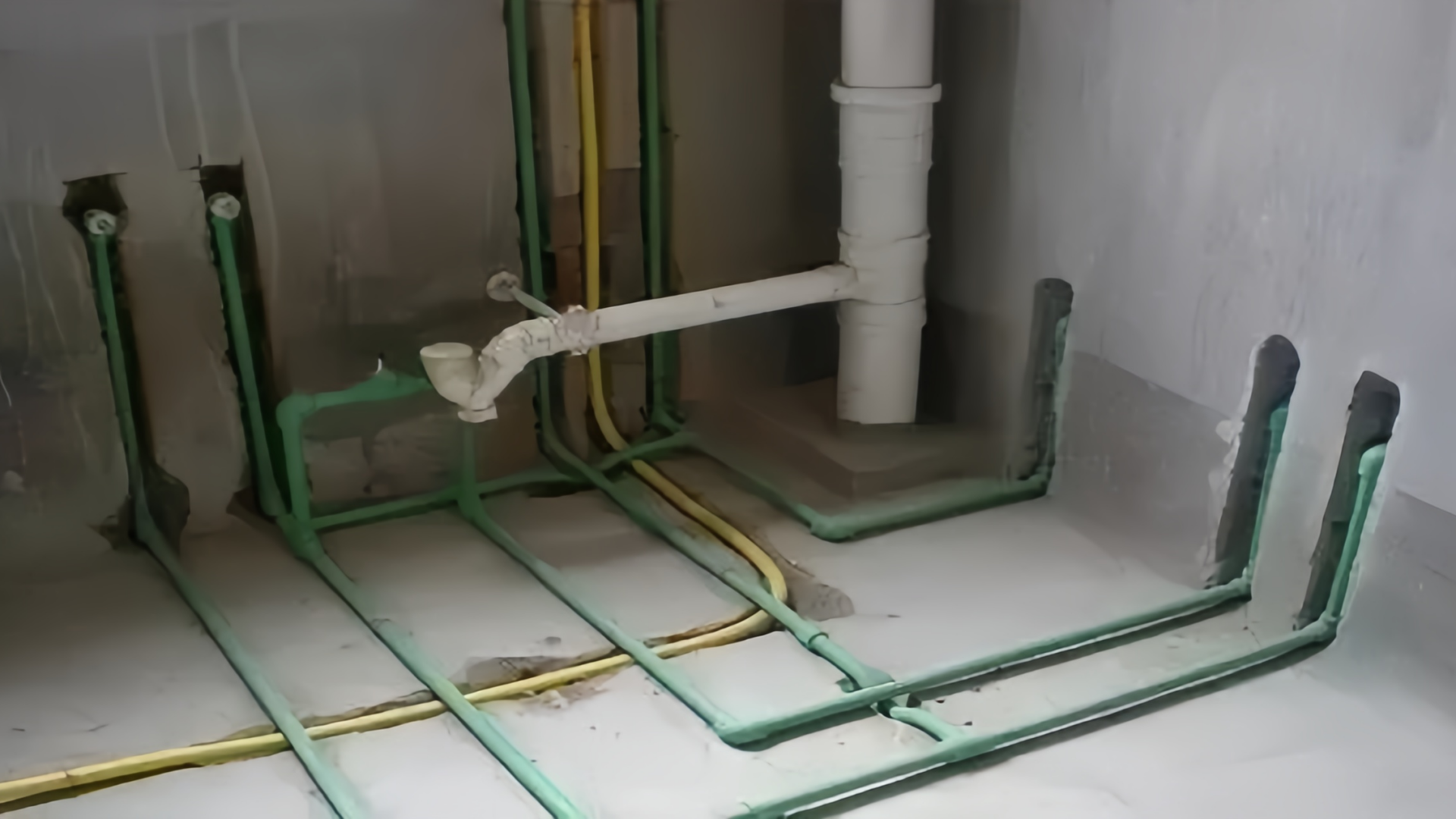

图 1：冷热水管道施工图

大家好，今天咱们聊聊家庭装修里超重要却容易踩坑的 —— 热水系统设计！很多朋友装完才发现水温不稳、忽冷忽热，甚至没热水用，其实都是前期设计没做好。结合 20 年水暖经验，我把关键要点拆成 3 部分，新手也能一次搞懂！

第一部分：热水器该怎么选？

先明确：热水器分储水式和即热式两类。储水式像电热水器、太阳能、空气能，提前加热存着水，缺点是水用完了就得等；即热式比如燃气热水器、壁挂炉，冷水流过直接加热，随时有热水，适合快速需求。

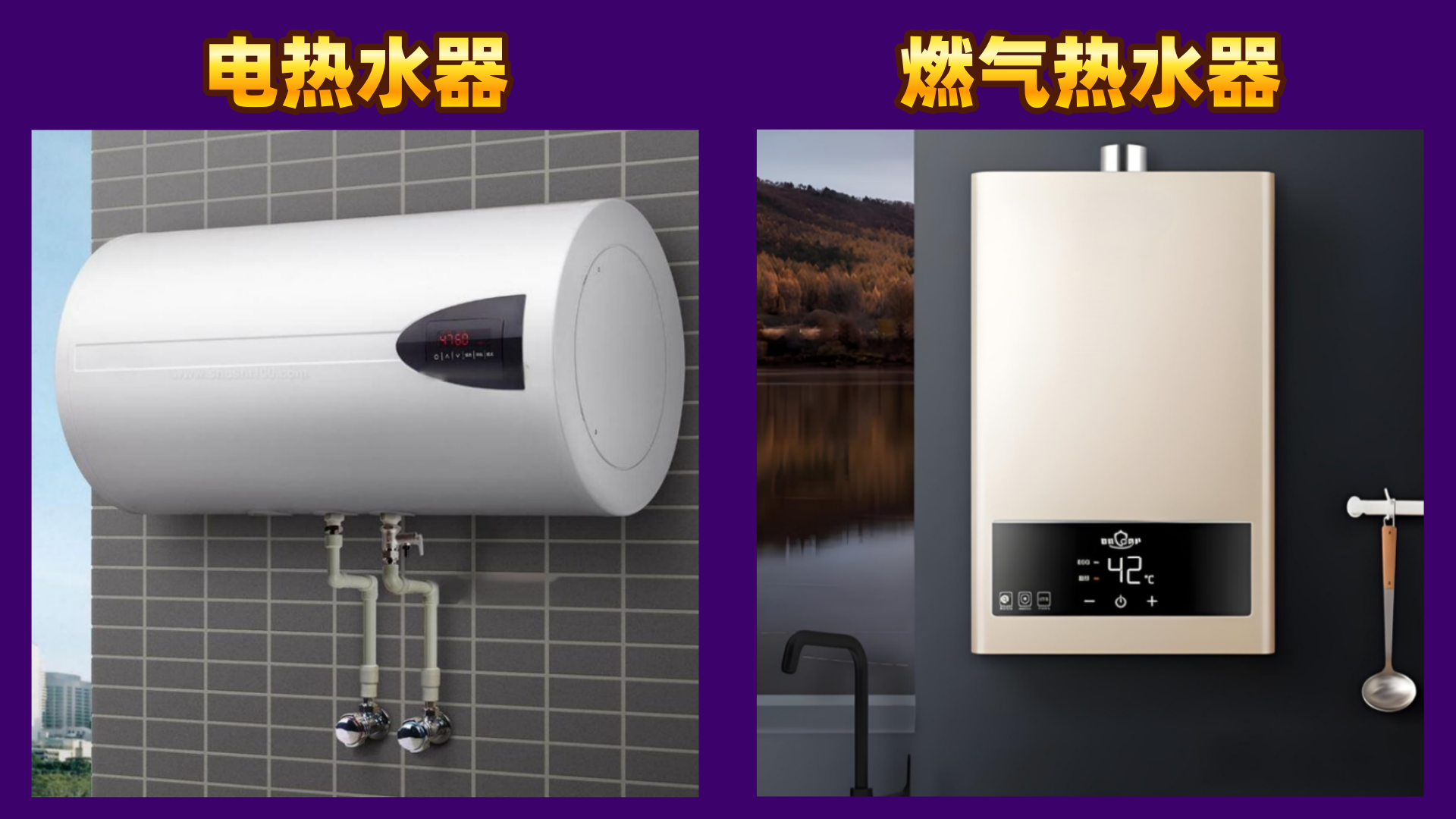

图 2：电热水器和燃气热水器图

小户型、人少的话，单台就行，但储水式别买太小，即热式注意功率；要是大平层、别墅，强烈建议 “储水 + 即热” 组合！比如用节能的太阳能或空气能当主力，配个燃气热水器当备用，供暖的话直接选壁挂炉，一机两用。

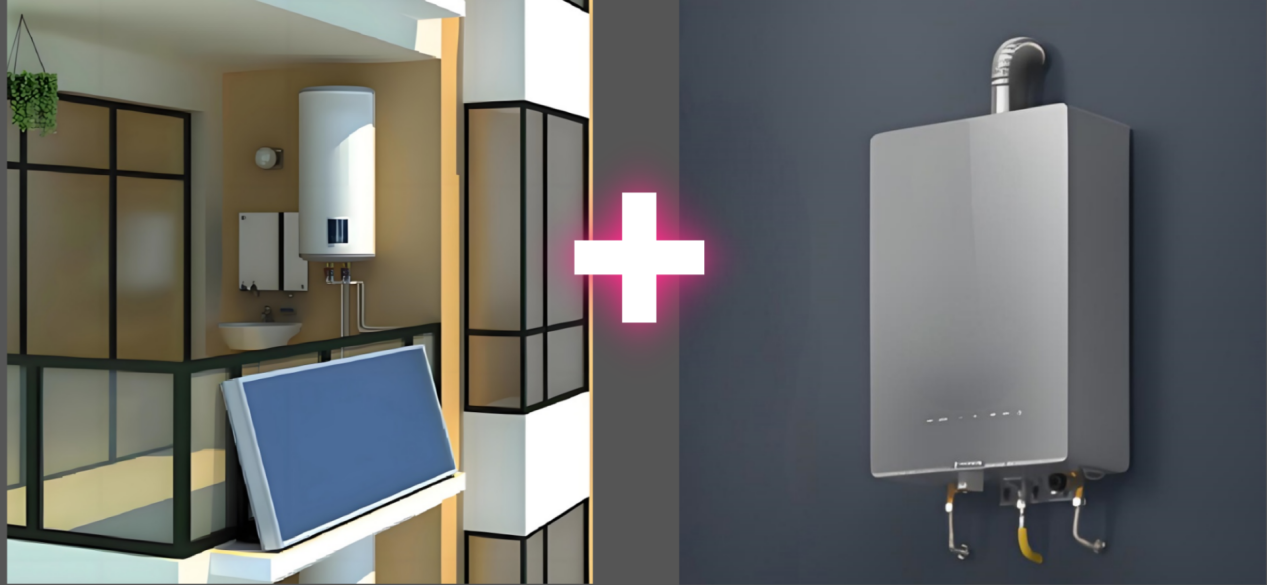

图 3：阳台壁挂太阳能+燃气热水器组合

重点来了！组合用一定要装 “恒尔暖自控中心”，水温够时主力机直供，不够就自动启动备用机二次加热，不用手动换阀门，智能又省心～

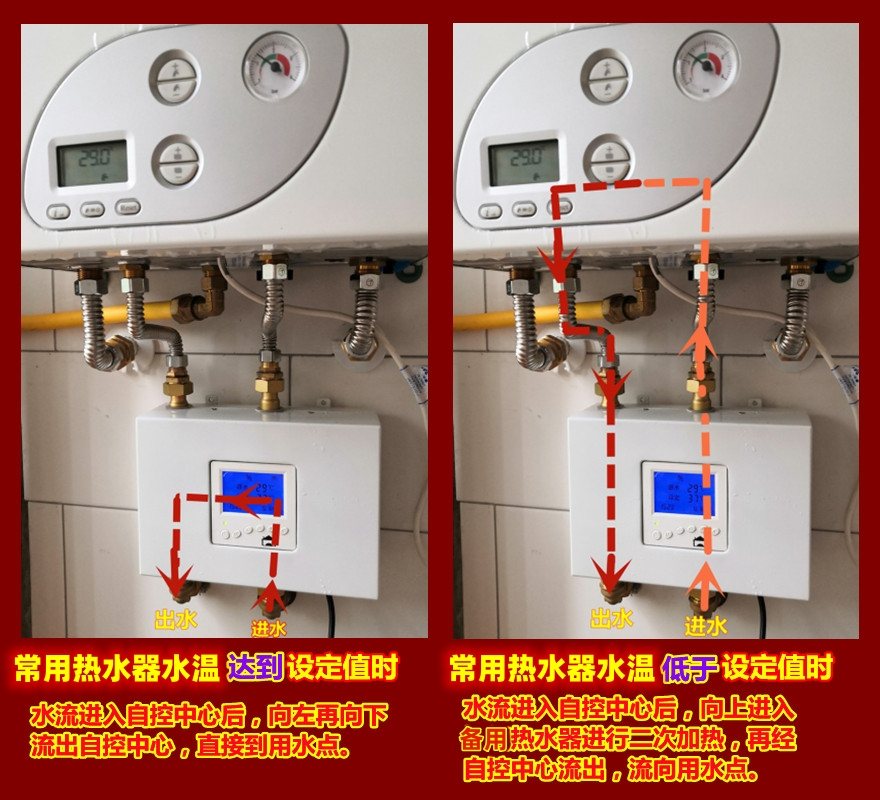

图 4：恒尔暖自控中心工作原理图

第二部分：系统设计有 4 套方案，按需选！

方案 1：单台热水器，不做零冷水

最简单：自来水进热水器，热水管接各个水龙头。适合对热水速度没要求的家庭。

方案 2：单台热水器，做零冷水

要布回水管！热水管走完所有用水点后，再拉一根管回热水器冷水口，装个循环泵，打开龙头就出热水，不浪费冷水。

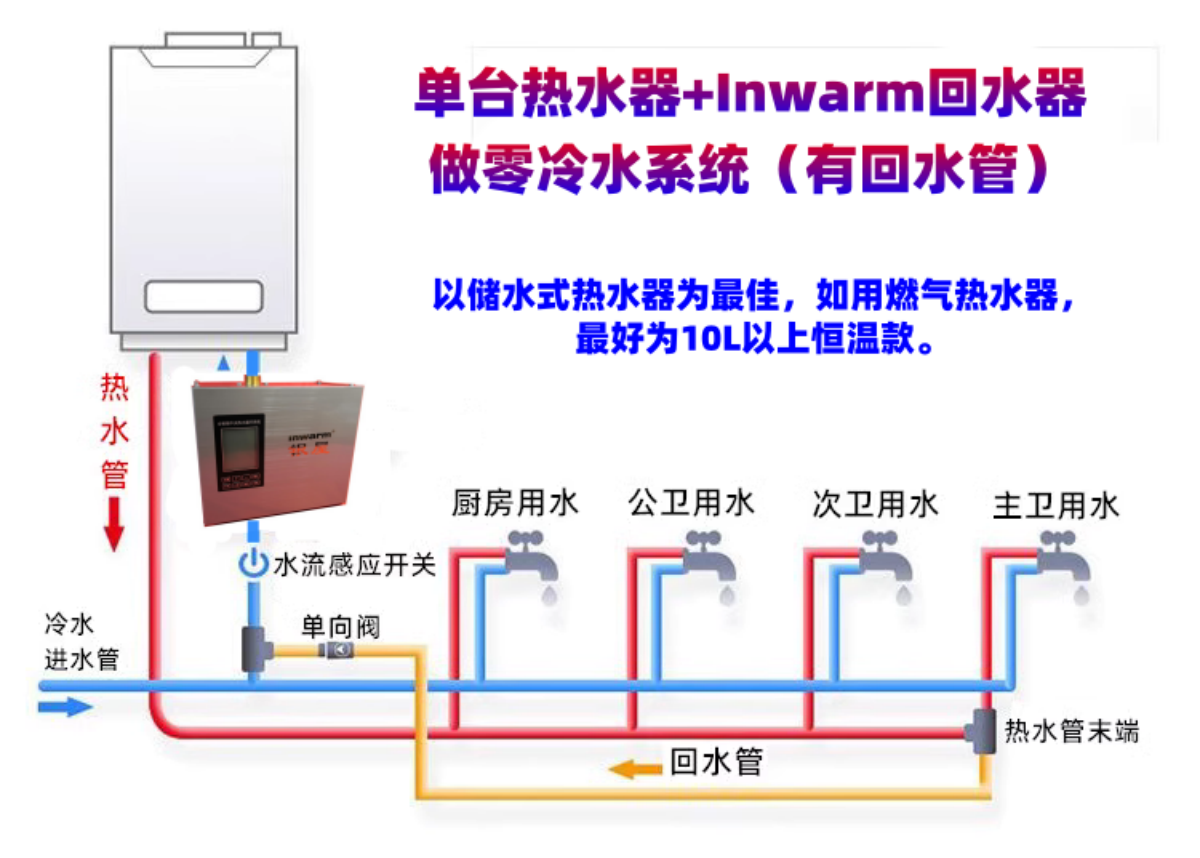

图 5：单热水器零冷水系统图

方案 3：双热水器组合，不做零冷水

主力储水机接自控中心右下口，燃气热水器冷热水口分别接自控中心右上和左上口，左下口连全家热水管，靠自控中心自动切换，人多也不怕断热水。

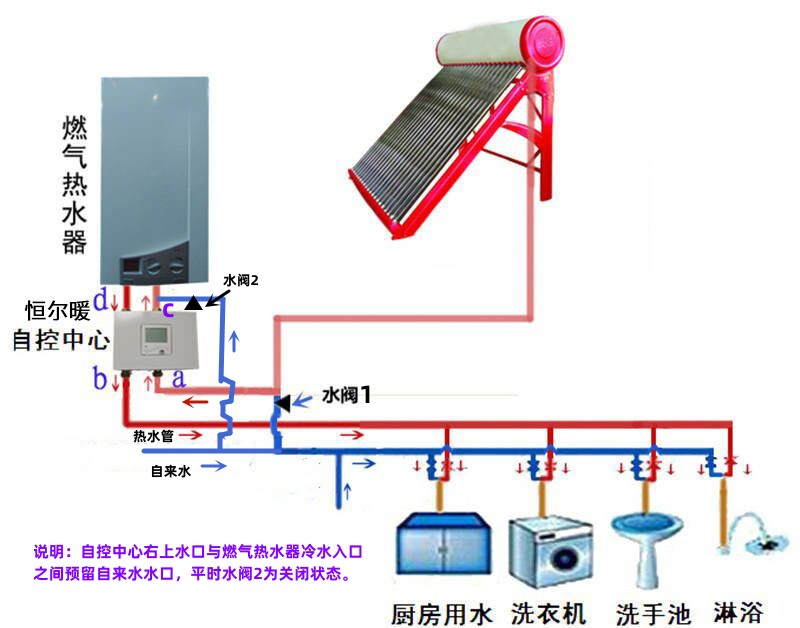

图 6：非承压太阳能+燃气热水器+恒尔暖系统图（不做零冷水）

方案 4：双热水器组合，做零冷水

在方案 3 基础上，回水管要接回主力储水机，循环泵也装这儿，千万别接到备用机，不然费气又伤设备！

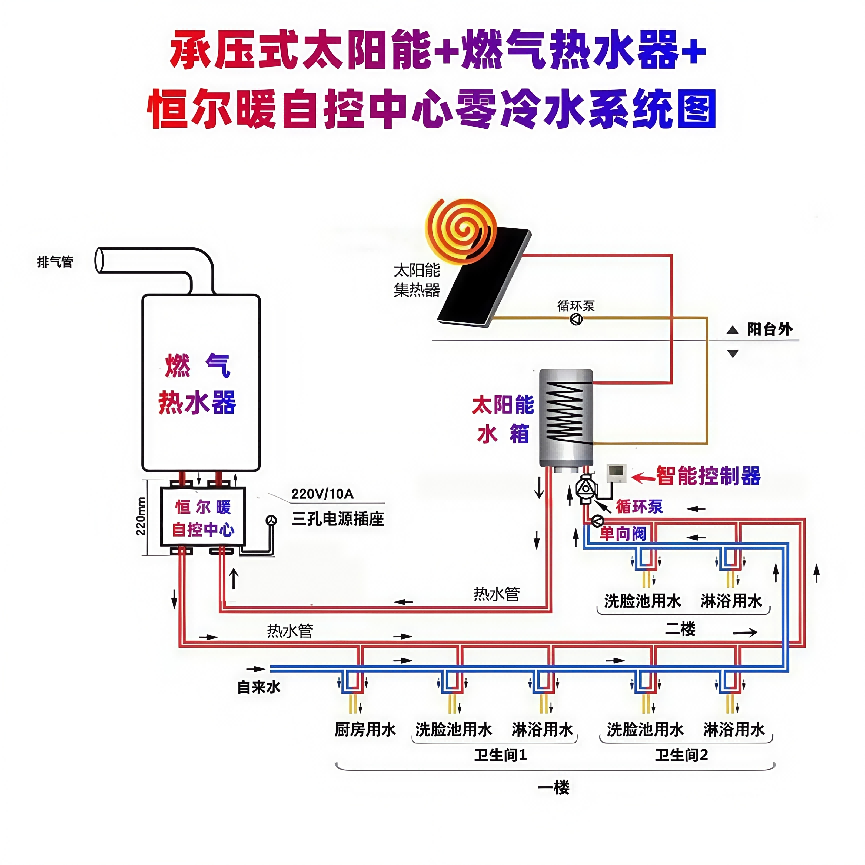

图 7：承压太阳能+燃气热水器+恒尔暖自控中心零冷水系统图

补充：大循环和小循环的区别
很多人分不清这俩，记住：大循环的热水主管直接到每个用水点的角阀，没有支管，打开水龙头瞬间出热水；小循环是主管在地面走，到用水点时接一小段支管上墙连水龙头。大循环适合吊顶布管的大户型，小循环适合地面布管，根据自家情况选，别花冤枉钱！

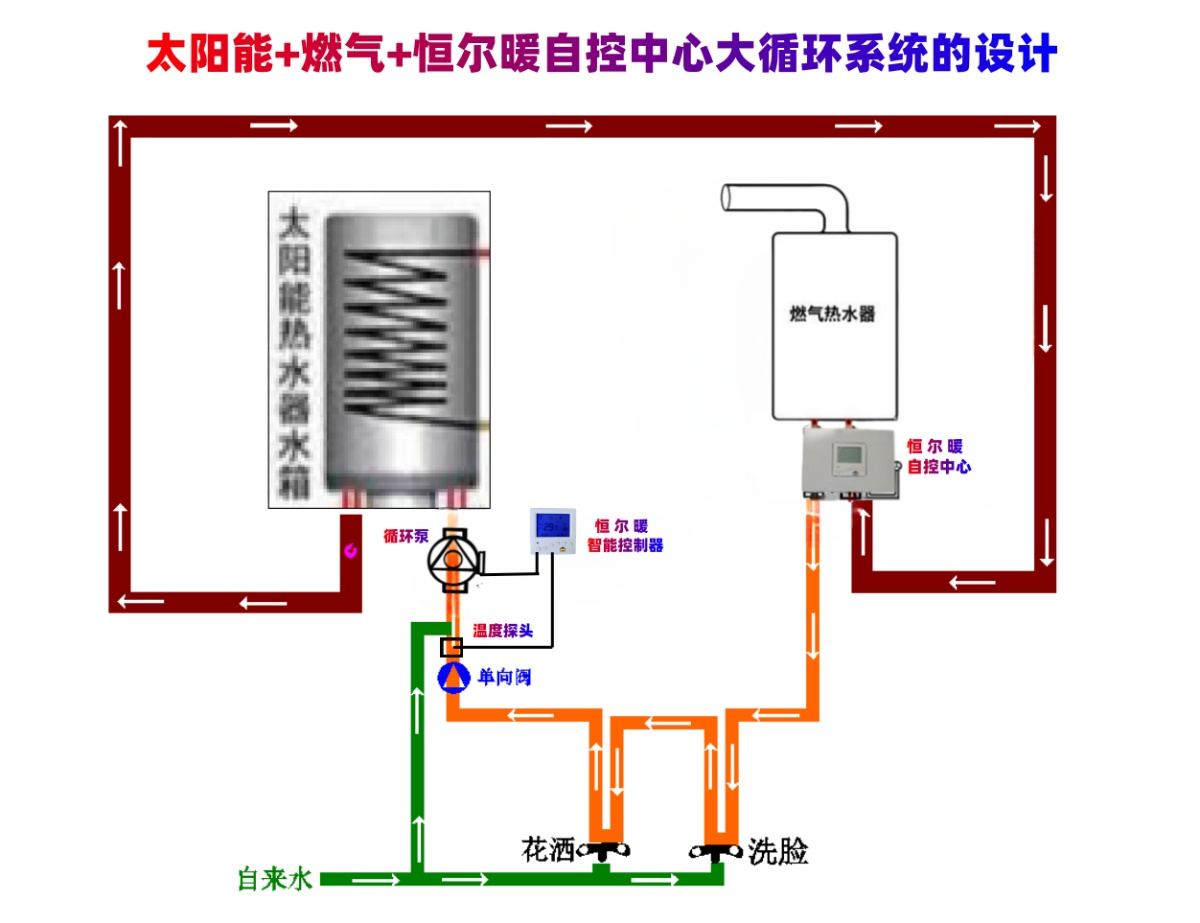

图 8：双热水器组合零冷水大循环系统图

第三部分：施工避坑指南，这 7 点必须记！

1. 管道别全用细的：热水主管一定要选 Ø25 的 PP-R 管，别为了省钱全用 Ø20，不然多个水龙头同时开，水就跟小水流似的！

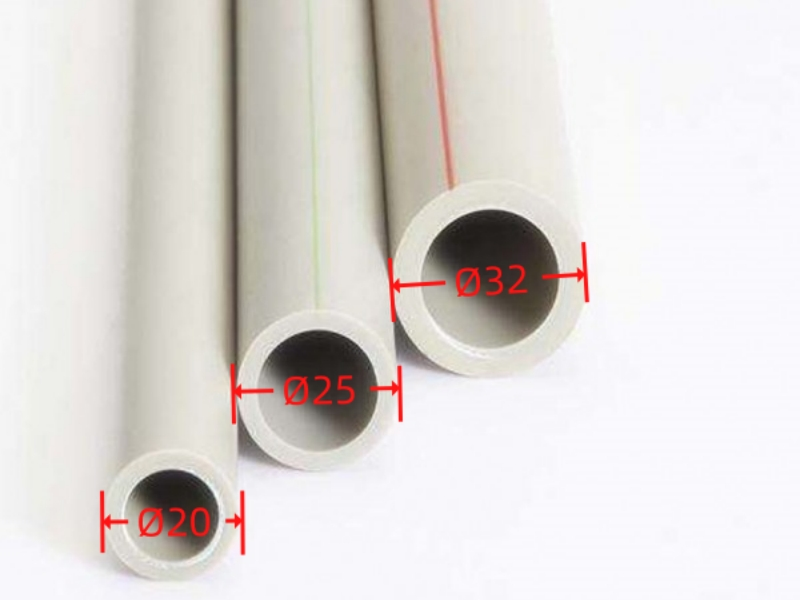

图 9：PP-R管规格尺寸图

2. 水口大小有讲究：热水器、自控中心这些主设备留 6 分口，水龙头这些用水点留 4 分口，流量才够。

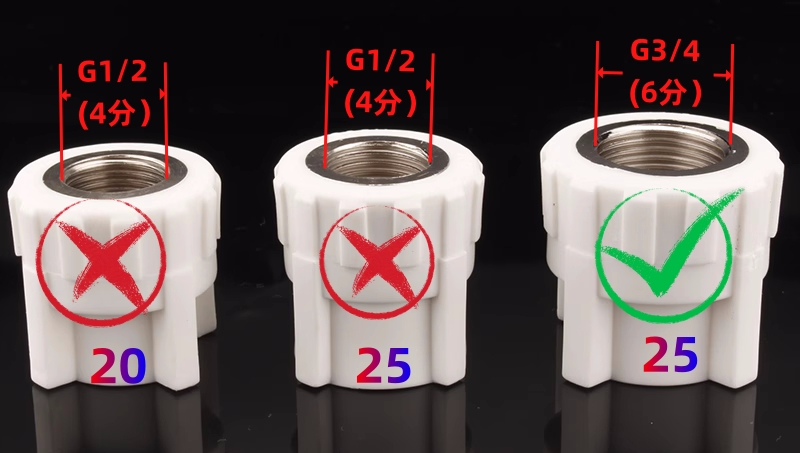

图 10：PP-R管及水口规格对比图

3. 角阀别乱买：主设备必须装全通径球芯角阀，陶瓷阀芯的内径太小，会挡水！

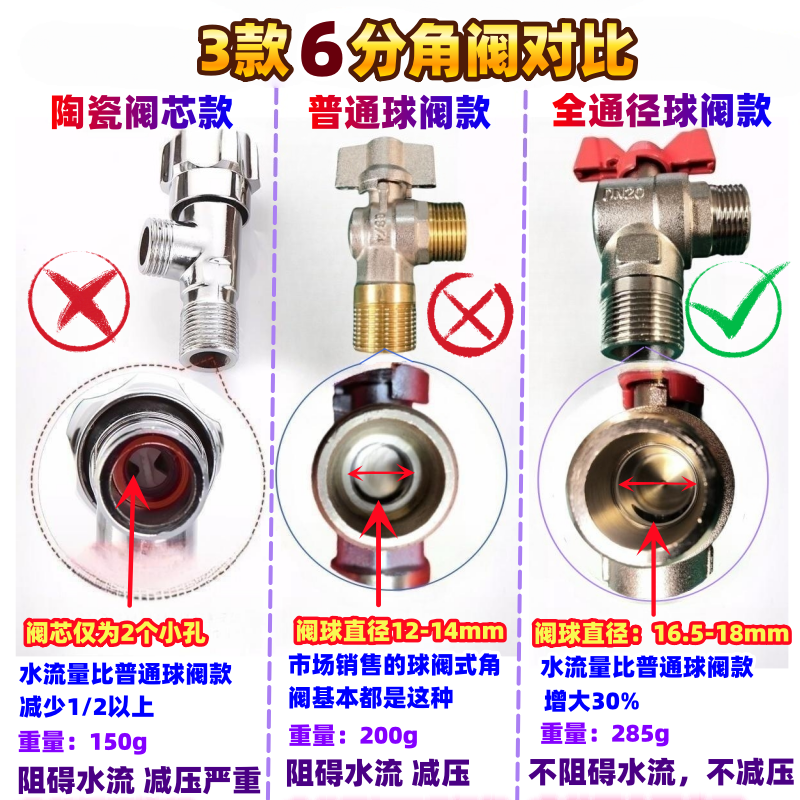

图 11：3款6分角阀孔径大小对比图

4. 别忘了装角阀：热水器、循环泵进出水口都得装，后期维修能快速关水，不然漏水能淹家！

5. 管道必须保温：尤其是循环系统，包上保温棉，不然热水走一半就凉了，还费电。

6. 完工做两个测试：先打压到 6 公斤以上，保压 24 小时看漏不漏水；再每个水龙头放水，检查有没有焊堵，这步 90% 的师傅偷懒不做，后期修起来能哭！

7. 提前定设备：水电施工前就确定热水器、自控中心型号，让师傅按尺寸留位置，不然买了装不上更麻烦！

做好这几点，你家的热水系统就能做到水温稳、够节能，还不怕断水！觉得有用的话，点赞收藏，转发给正要装修的朋友～ 有问题评论区见！
