“恒尔暖太阳能和燃气热水器自动切换器”的作用

家里同时安装了非承压太阳能和燃气热水器，在太阳能没有水时，如何自动切换成自来水进燃气热水器进行加热？

传统做法是在太阳能下水管和燃气热水器进水口两边安装水阀，进行手动切换。这样十分麻烦，特别是家里只有一个人时，如果在洗澡过程中，太阳能突然没有水了，要跑到厨房去开启燃气热水器进水阀，会十分的尴尬。

配套安装“恒尔暖太阳能和燃气热水器自动切换器”轻松解决。

该自动切换器由水压开关、止回阀、电动二通阀和控制器等组成。将水压开关和止回阀安装在太阳能下水管道上，将电动二通阀安装在燃气热水器进水口上。

当太阳能热水器没有水时，安装在太阳能下水管上的水压开关迅速闭合，控制器向电动二通阀输出电流，电动二通阀立刻开启，自来水进入燃气热水器，燃气热水器启动加热，这样就由太阳能供热水自动转换成自来水进燃气热水器加热供热水了。

“恒尔暖太阳能和燃气热水器自动切换器”的适用范围：

适用于非承压式太阳能热水器和备用热水器组合供热水。备用热水器可以是任何一种承压式热水器，包括：燃气热水器、电热水器、空气能热水器和承压式太阳能热水器等。

非承压式太阳能热水器是指：靠玻璃管集热的那种上满水必须把上水阀关闭，下水是靠大气压力下水的太阳能热水器。

本自动切换器不适合承压式太阳能和燃气热水器组合供热水。

承压式太阳能是那种集热板和水箱组合的太阳能热水器，出热水是靠同时进冷水挤压出来的，阳台壁挂太阳能就属于这种。承压式太阳能和燃气热水器组合要自动切换，如果是毛坯房或可以改造管道的已装修房屋可用“恒尔暖自控中心”智能控制，已装修无法改造管道的房屋可以用“恒尔暖无线智能切换器”实现自动切换。

欲详细了解“恒尔暖自控中心”和“恒尔暖无线智能切换器”，请联系客服索取详细介绍链接。咨询电话：4006-365-398.

“恒尔暖太阳能和燃气热水器自动切换器”的安装

分为二种情况，一种是太阳能和燃气热水器并联切换供热水；另一种是配套安装“恒尔暖自控中心”组合智能控制供热水。下面分别介绍。

太阳能和燃气热水器并联切换供热水的安装方式：

详见下面的安装示意图

太阳能的下水管先到厨房，在此之前不得有用水点，与燃气热水器冷水进水管一起在橱柜内预留出墙管口，然后与燃气热水器的出水管并联与热水主管连接。

“恒尔暖太阳能和燃气热水器自动切换器”安装在橱柜内，先在预留的太阳能下水管口上安装角阀，然后再依次安装上测压三通和止回阀，止回阀箭头指向用水点，水压开关安装在测压三通中间的测压口上；将电动二通阀安装在预留的燃气热水器自来水管口上，上面与燃气热水器入水口连接；将控制器粘贴在不远处，电源插头插入边上预留的电源插座，电动二通阀和水压开关根据下面的接线图分别与控制器预留的接线端子对接。

与“恒尔暖自控中心”组合智能控制供热水的安装：

详见下面的系统图

太阳能的下水管先到厨房的橱柜下，在这之前不要有用水点，依次安装上角阀、测压三通（水压开关安装其上）、止回阀和增压泵，然后与自控中心右下口连接，自控中心左下口与热水主管连接，右上口与燃气热水器冷水入口连接，左上口与燃气热水器热水出口连接，自来水管先在橱柜下依次安装上角阀和电动二通阀，再利用三通与自控中心右上口和燃气热水器冷水入口连接。自动切换器的控制器安装在橱柜下，预留的端子线分别与水压开关和电动二通阀对接。

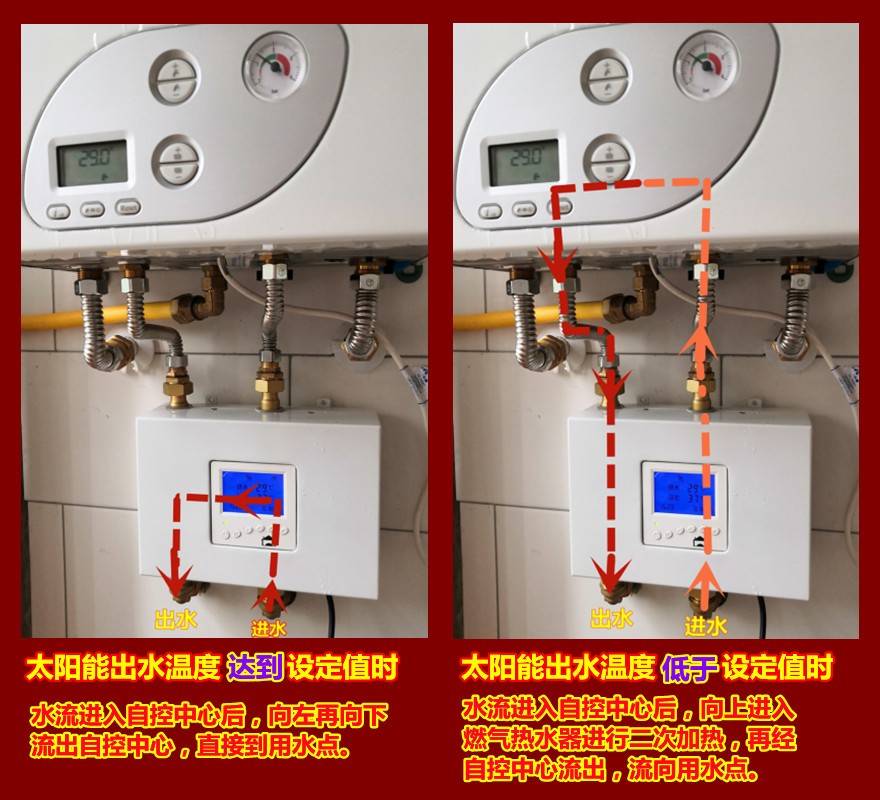

太阳能下水先经水压开关检测，如果水压足够，就经过增压泵后进入自控中心，如果进水温度大于自控中心设置水温， 就从左下口直流用水点，如果水温低于设置水温，就向上流经燃气热水器二次加热，再从左下口流向用水点。

如果太阳能没有水了，水压开关检测到水压很小，就立刻闭合，在控制器的作用下，电动二通阀快速开启，自来水进入燃气热水器直接加热，然后再经自控中心左下口流向用水点。

说明：

1、如果太阳能和燃气热水器之间的落差大于10m以上，可以不加增压泵，反之必须加，否则燃气热水器可能启动不了，加了增压泵，用热水时流量大，洗浴也更舒适；

2、如果安装增压泵，必须安装在测压三通和止回阀组件的出水口后面，不得安装在进水口前面；

3、橱柜下预留2个10A三孔插座给增压泵和自动切换器供电，燃气热水器边预留2个10A三孔插座给恒尔暖自控中心和燃气热水器供电。

恒尔暖太阳能和燃气热水器自动切换器的参数

型号：HZ3-404

包含：控制器、电动二通阀、

水压开关、止回阀、测压三通

适用电源：220V-50Hz

转换水压：0.25-0.3kgf/㎝²

切换时长：10-15秒

控制器规格：80*50*26mm

工作水压：10kgf

质量保证

本产品自购买之日起质保12个月。

以下情况不属于保修范围：不规范安装、不当使用、擅自改造、控制器和电动执行器进水、保修期届满、因运输或保管不当等人为损坏、由于人力不可抗的原因（如：火灾、台风、地震、战争等）造成的损坏。

注意事项

1、必须按照安装使用说明书和厂家技术人员指导进行安装；

2、与管道之间的连接务必牢固可靠，安装后要打压测试，确保每个连接点不渗漏水；

3、安装和维护必须由具有水电资格的人员进行操作。
