热水系统设计避坑指南,看完少花冤枉钱
来源: 浏览次数:66 日期:2025/7/11 9:37:31
家庭装修,热水系统设计施工需要注意哪些方面?
房屋装修,热水管道设计和施工十分关键,在装修施工前务必要考虑全面,要先设计好水路,否则一旦装修好,热水管道预埋后,想改都无法改了。
根据我从事20年多年的水暖行业设计、研发等工作经验,总结出热水系统的设计和施工必须注意的以下几个方面,希望对大家有所帮助。
热水设备的选择
热水器的分类:储水式和即热式两种:
要根据房屋的大小、家庭人口的多少和可供能源的类型,来选择合适的热水器。热水器有储水式和即热式2种,储水式热水器加热慢,一般是预先加热好一水箱水,始终保温在里面,如果热水用完了,就来不及加热。储水式热水器有电热水器、空气能热水器、太阳能热水器等;即热式热水器,是可以快速加热的热水器,它不储存热水,不用热水时不用加热,只是用热水时,冷水从里面流过被快速加热,流出来的就是合适的热水,因此它不存在热水不够用的情况。即热式热水器包括:燃气热水器、燃气壁挂炉、即热式电热水器等。

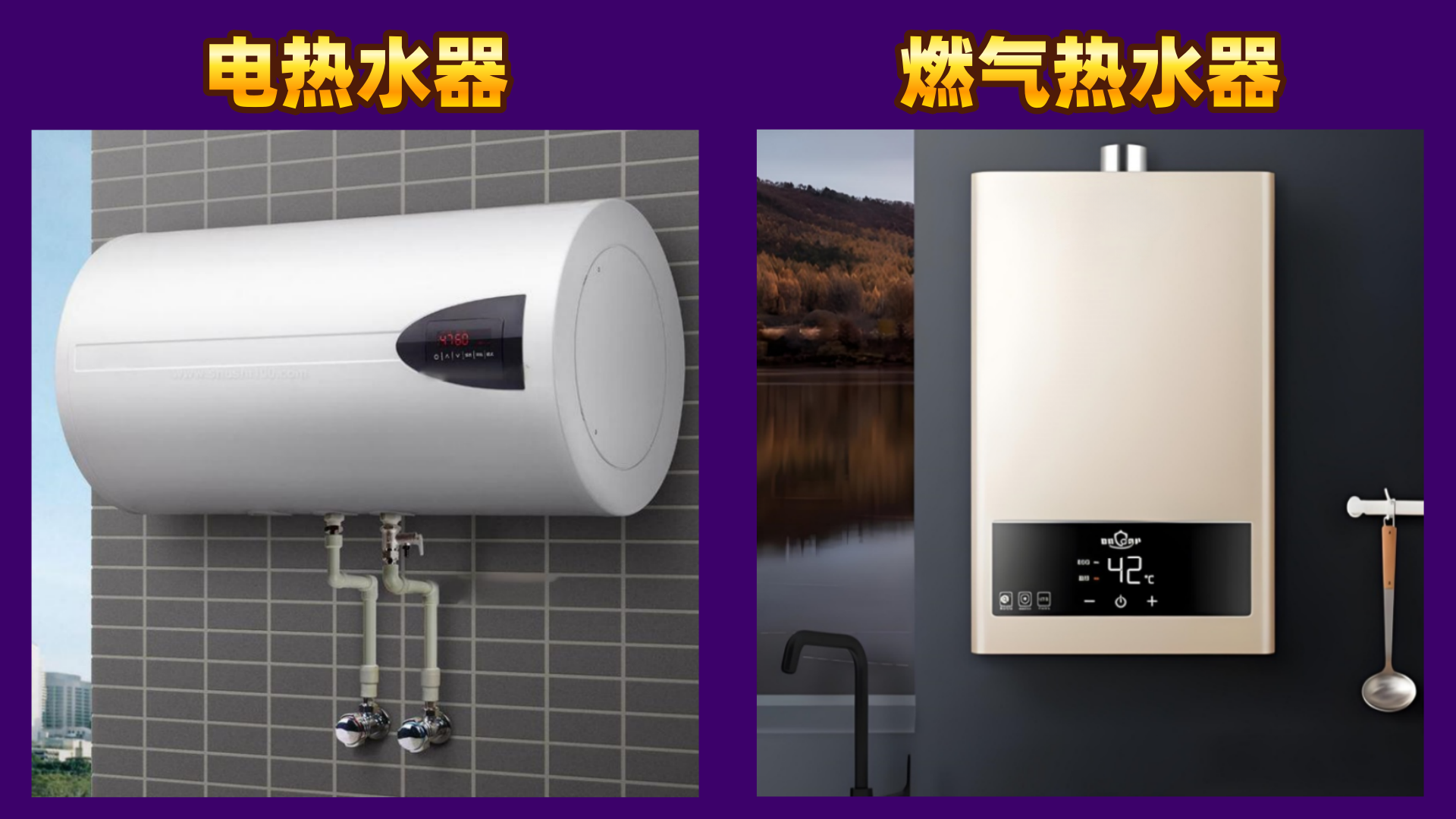

图 1:电热水器和燃气热水器
选择单一热水器的注意事项:
如果人口少,房子不大,可以选择任何一种储水式热水器或即热式热水器。但需要注意,选择储水式热水器时,要选择足够大的容量,不要洗澡中途没有热水了;如果选择即热式热水器也要考虑热水器的功率或热水出水量,不要太小。
选择一主(储水式)+一备(即热式)热水器的优势
如果家里人口多,或者房子大,比如是大平层、复式房或别墅,建议选择一台储水式+一台即热式热水器组合供热水,储水式热水器建议选择比较节能的太阳能或空气能热水器,即热式热水器建议选择燃气热水器,如果房屋要安装供暖,就可以选择燃气壁挂炉,供暖和热水器两用,不需要额外再安装燃气热水器。这样既做到水温稳定和节能,又保证任何时候不会出现断热水的情况出现。

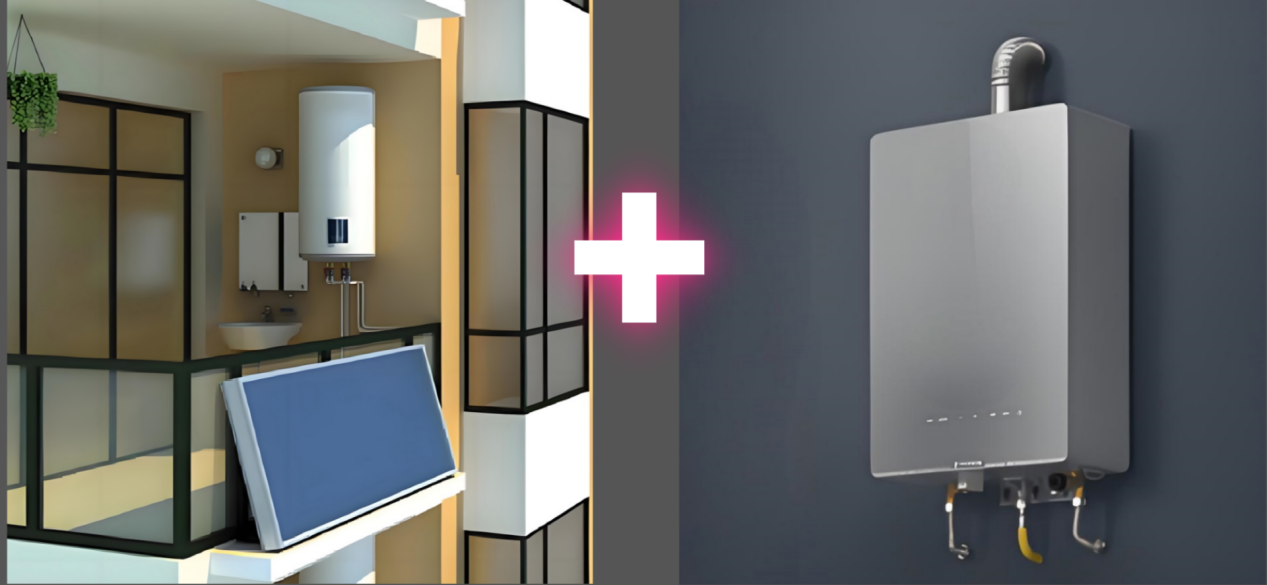

图 2:阳台壁挂太阳能+燃气热水器组合
储水式+即热式热水器组合,建议安装“恒尔暖自控中心”,实现智能控制,主用储水式,水温够时,直流用水点,水温不够时,自动流经备用热水器二次加热,只要设置好自控中心和备用热水器的水温,全程智能控制,无需手动切换水阀,还可以配合循环泵以主用热水器为中心做零冷水系统,使家用热水舒适方便又节能。

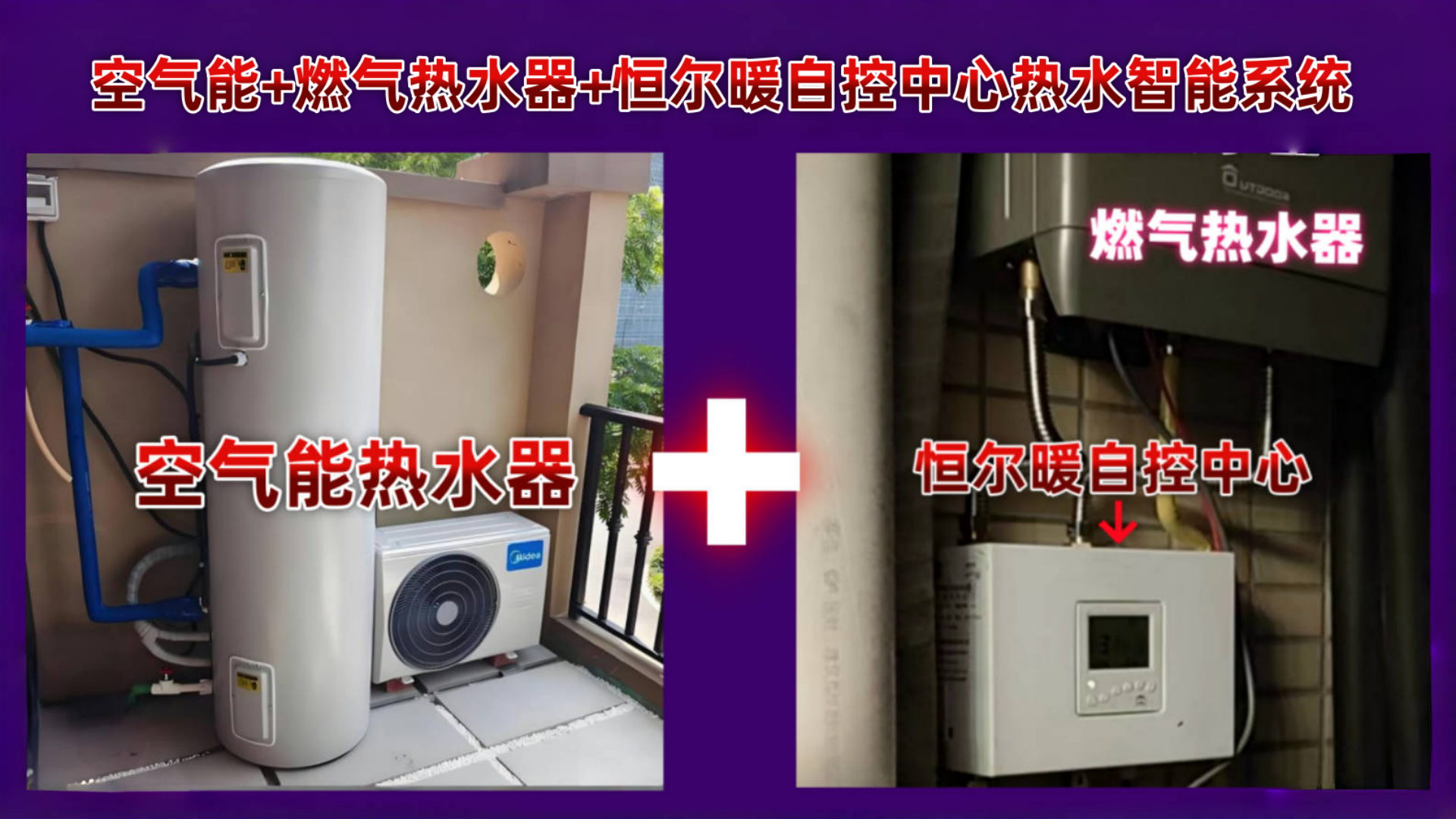

图 3:空气能+燃气热水器+恒尔暖自控中心智能热水系统
从节能的角度选择热水器,太阳能热水器是首选、其次是空气能热水器。现在很多新开发的房子,开发商都预装了阳台壁挂太阳能热水器或空气能热水器,是国家给开发商能源补贴,统一安装的,是十分节能的热水器,千万不能当着废品卖了,如果担心有时水温不够,再装一台备用的燃气热水器即可。
热水系统的设计
在做热水管道之前,要先确定热水系统如何设计。根据是用几台热水器和是否做零冷水系统,有四种设计方案,下面分别介绍。
方案1、一台热水器,不做零冷水的热水系统设计。
就是一般水电工传统的做法,自来水接热水器的入口,热水器出口接热水主管,然后通往各个用水点即可。这种方案最简单,只要热水管道质量还行,原来的热水管几乎可以不用动。
方案2、一台热水器,做零冷水的热水系统设计。
就是一般水电工说的要做回水管,具体做法:热水器出口接热水主管,然后依次经过各个用水点处接出支管,与水龙头连接,到最后用水点后,继续向热水器处布置,然后利用三通与自来水合并一起接热水器冷水入口。从最后用水点到热水器入水口处的三通处的管道称为回水管。该系统需要在最远用水点到热水器冷水入口之间安装热水循环泵。

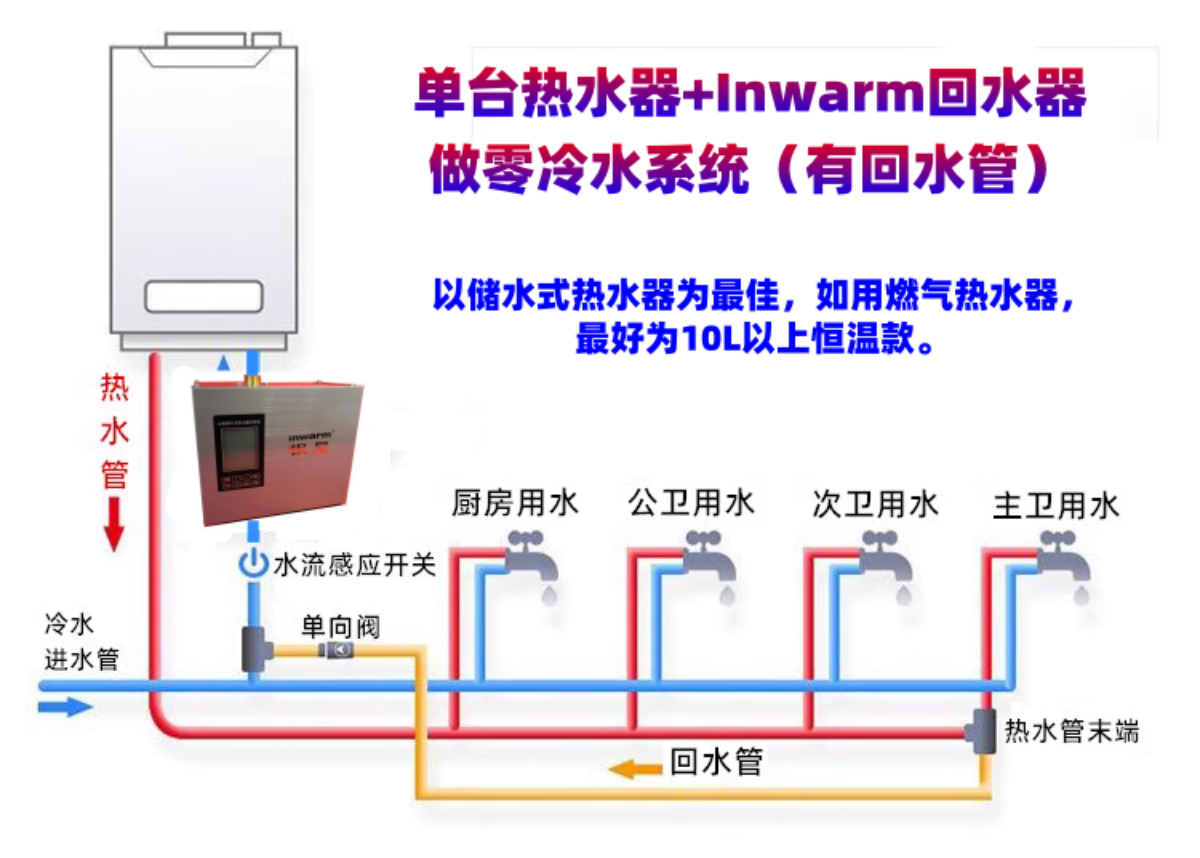

图 4:单台热水器+循环泵零冷水系统
方案3、主+备用热水器组合,不做零冷水系统。
如果要配装恒尔暖自控中心做成智能控制系统,可以参考下面的设计图。主热水器(如阳台壁挂太阳能)的出水口接一根管道到备用热水器,与自控中心右下口对接,之前不要有用水点,自控中心左下口接热水主管口,然后依次通往各个用水点,冷水进主用热水器冷水入口,备用热水器冷水入口接自控中心右上口,备用热水器热水出口接自控中心左上口。

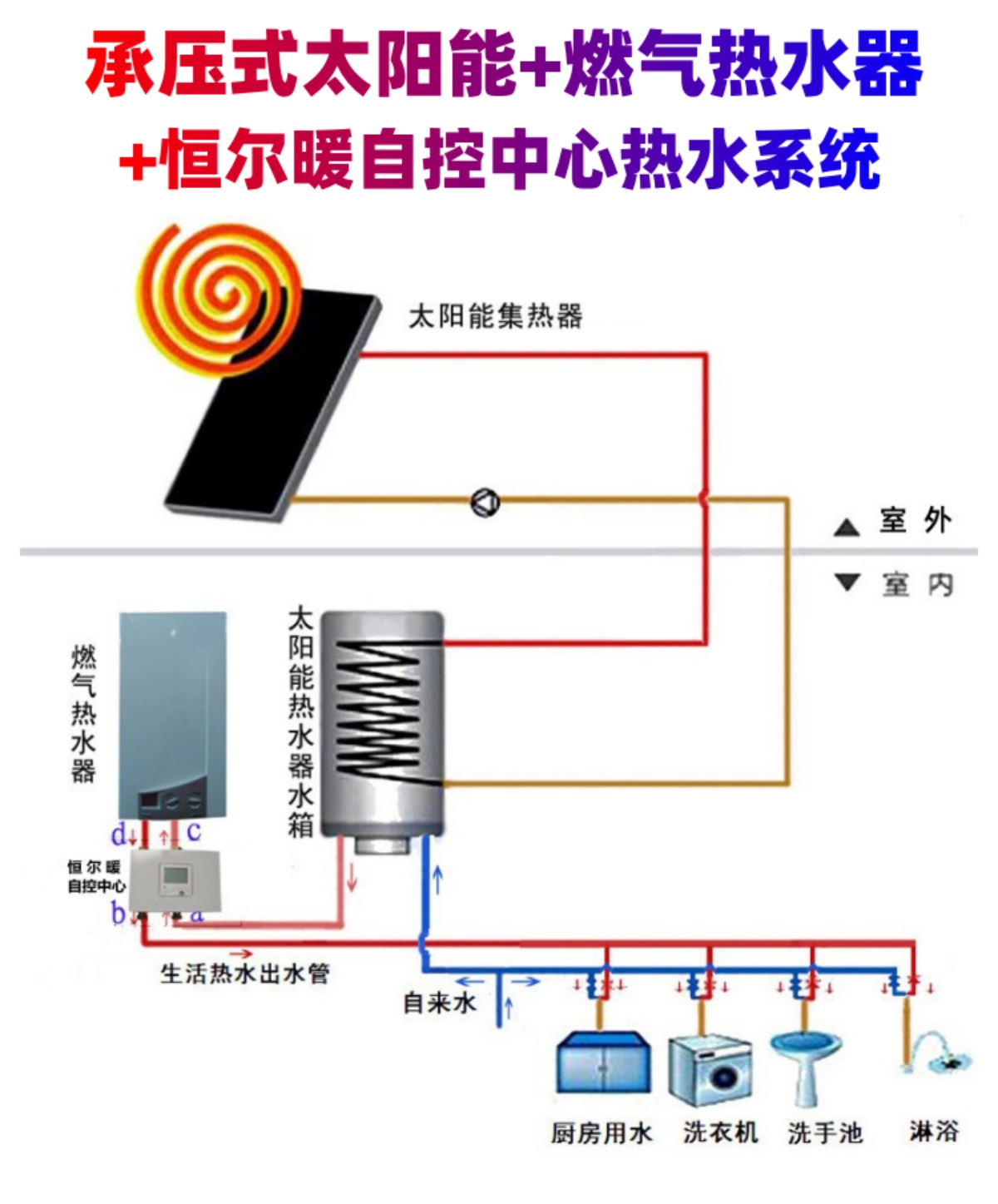

图 5:主热太阳能+备热燃气+恒尔暖自控中心不做零冷水系统
如果不做智能控制,只能将主热水器和备用热水器并联设计,采用手动切换水阀的方式。主用热水器出水温度够时,开启主热水器处进出水口水阀,关闭备用热水器下面水阀,如果主热水器水温不够时,关闭其进出水口水阀,开启备用热水器处进出水口水阀。可以看处这种手动切换水阀不仅麻烦,而且主热水器出水温度不够时,是开启自来水进备用热水器加热,没有配装恒尔暖自控中心做的智能系统节能舒适方便。

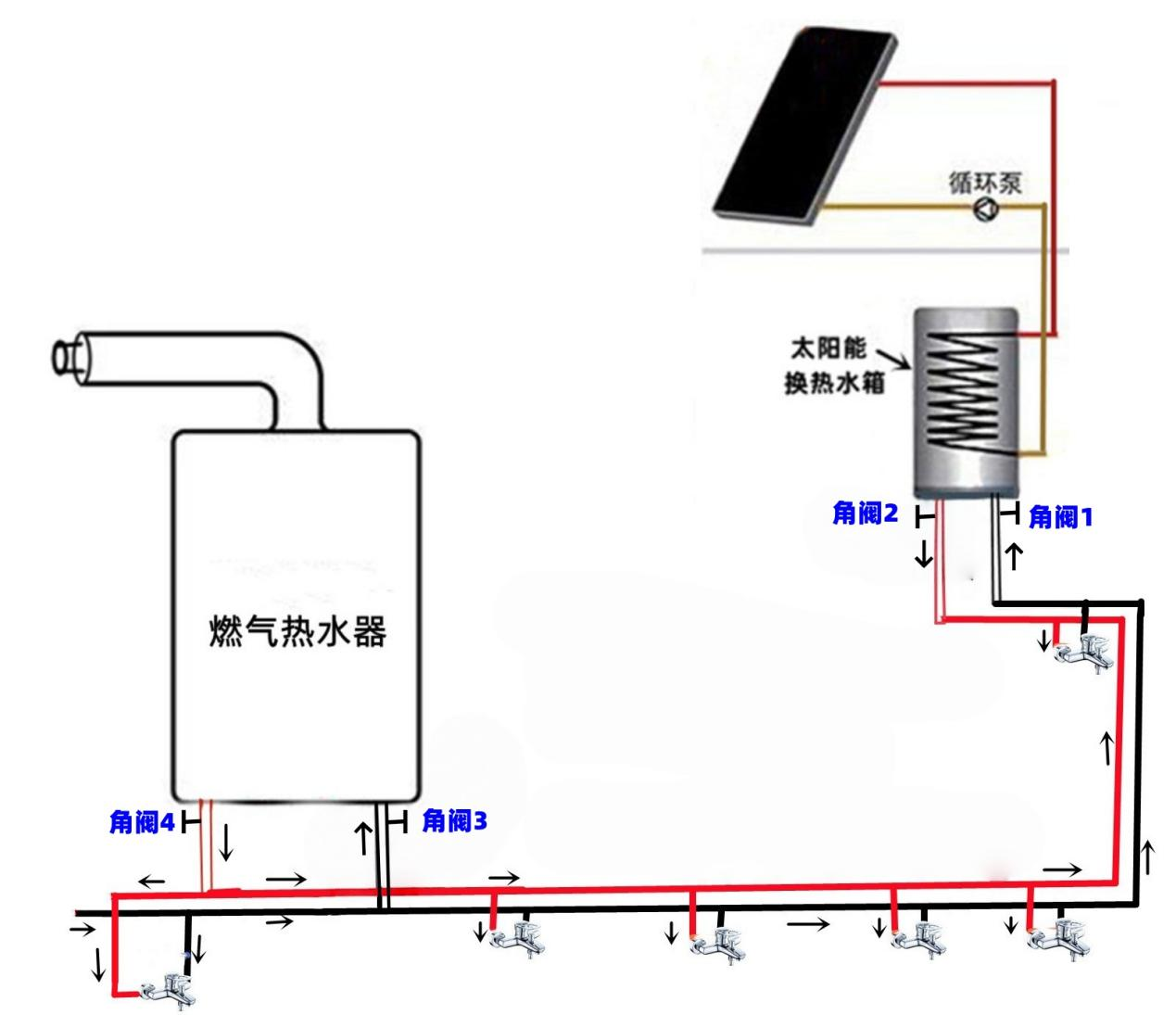

图 6:主备2台热水器并联手动切换系统图
方案4、主+备用热水器组合,做零冷水系统的设计。
从主热水器水箱出水口接一根管道直接到备用热水器处,与恒尔暖自控中心右下口对接,这之前不要有用水点,左下口接热水主管,依次经过各个用水点接出支管与水龙头连接,直到最后用水点,继续向水箱处布置,然后利用三通与自来水管连接,再接入水箱入水口。热水循环动力循环泵及其智能控制器安装在水箱处,在自来水合并三通之前的回水管上安装测温探头和止回阀。

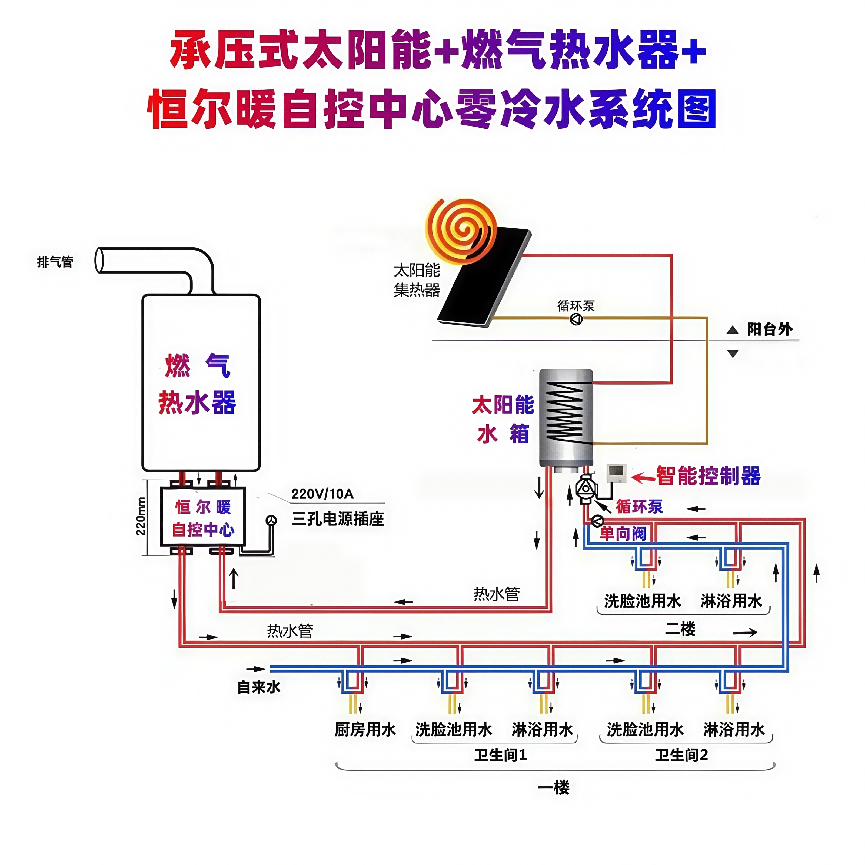

图 7:主+备用热水器+恒尔暖自控中心智能零冷水系统图
特别注意以下知识点:
1、该系统必须要配置“恒尔暖自控中心”作为智能控制中心,否则主用热水器水温不够时,循环泵可能循环不停,耗能高,而且主用热水器出水温度不够时,也不能自动启动备用热水器进行二次加热。
2、回水一定要回到主用热水器的水箱,不能回到备用热水器,否则,循环泵一启动,备用热水器就启动工作,耗能高,还影响其寿命;
3、循环泵是安装在主用热水器水箱处的回水管上,不能安装在备用热水器处;
4、不能用零冷水燃气热水器作为备用热源和循环动力,它只是单独用时做热水循环用的,作为2台热水器组合供热水,燃气热水器作为备用热水器时,里面的循环泵不起作用,只能做普通燃气热水器使用。如果强行要回水回到燃气热水器,用零冷水燃气热水器,只要水温一低,就启动燃烧,耗气量大增,还大大缩短其寿命。
关于热水循环系统的大循环和小循环的释义
错误的几种理解:
误解一、大循环,就是将热水系统做成一个有回水管的循环回路,小循环就是原来热水管道不动,不做回水管。
该理念的小循环错误:没有将热水管做成一个循环回路,无法实现循环,不能称之为循环系统!
误解二、大循环就是将热水主管从热水器接出,经过每个用水点角阀处预留内丝三通,与水龙头连接,到最后用水点后开始有回水管,回到热水器;小循环就是在原来的热水管不动的情况下,从最远的用水点接一段回水管回到热水器。
该理念小循环的错误:是原来的热水管不动,有可能支管很长,用热水时会流出很多冷水,等较长时间,达不到即开即有热水的效果。
大循环和小循环正确的理解为:
大循环,指从热水器出来的热水主管直接到达各个用水点的角阀处(没有支管!),利用内丝三通与水龙头连接,直到最后用水点,继续向热水器处布置,回水到热水器。每个水龙头真正的做到即开即有热水,不用等待,也不浪费冷水。可以看出:大循环的显著特点是热水管没有支管!

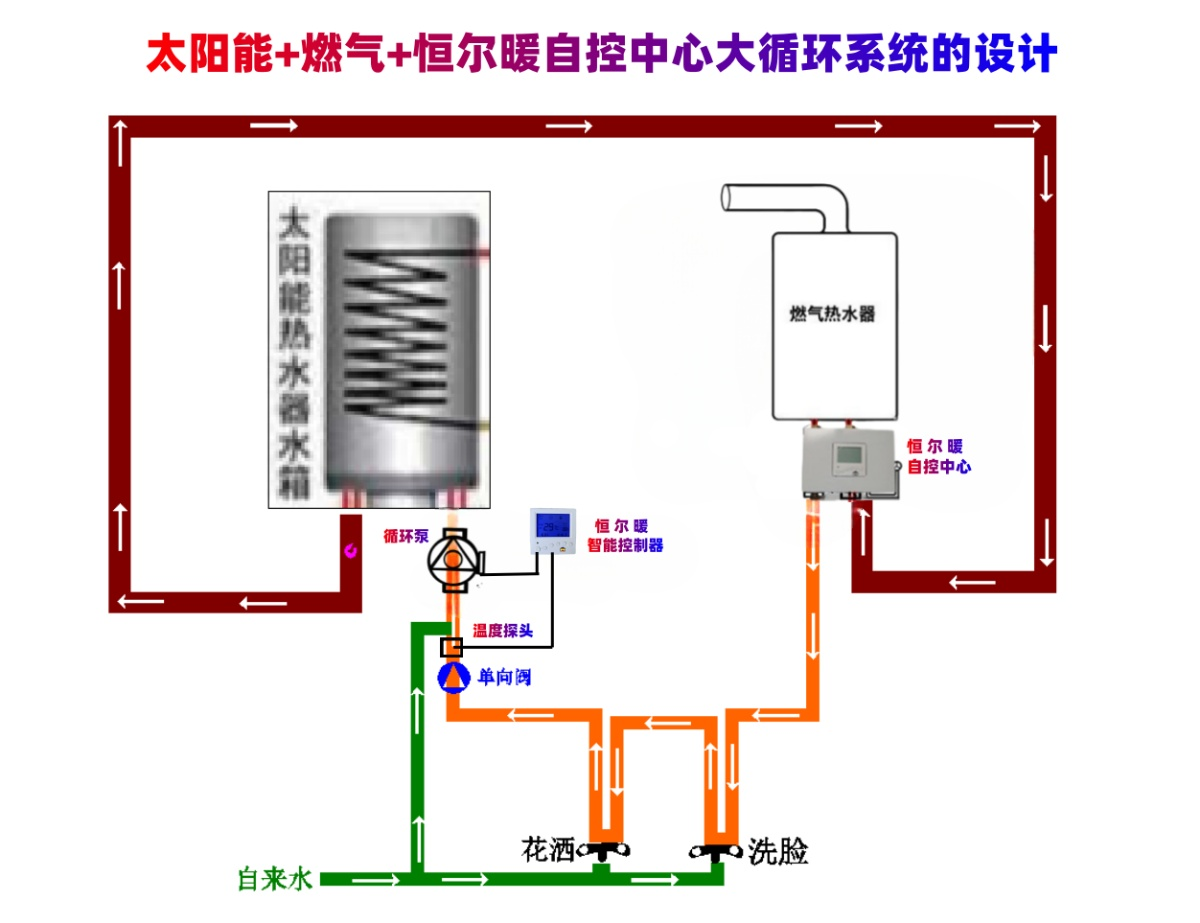

图 8:主+备热水器+恒尔暖自控中心大循环系统图
小循环,指从热水器出来的热水主管经过每个用水点下面的地面时,接出支管上墙,与水龙头连接(上墙部分有一小节支管!),直到最后用水点,继续向热水器处布置,回水回到热水器。可以看出:小循环的显著特点是有一小节支管。一般主管布置到用水点处,只有上墙部分是支管,地面上没有较长支管。用热水时只有少量冷水流出,也不用等较长时间。

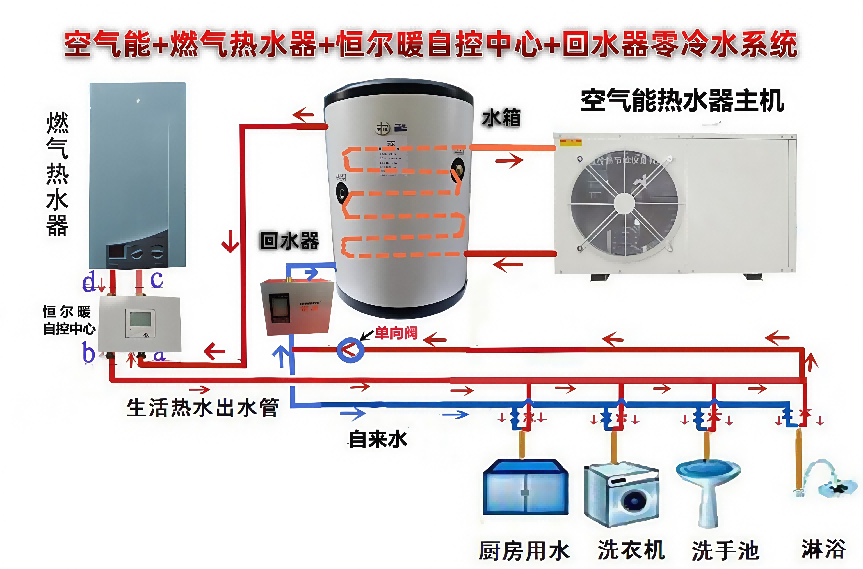

图 9:空气能+燃气热水器+恒尔暖自控中心小循环系统图
大循环和小循环系统的选择
如果热水管道从吊顶上布置,一定要用大循环,不能用小循环,否则从吊顶到用水点的支管太长,流出来的冷水较多;如果热水管道从地面布置,一般用小循环即可,当然大循环也可以。
一般别墅、复式房或大房型,需用热水量较大,热水主管较粗,就要从吊顶上布置,就必须用大循环;一般的商品房,如果用水点少,用水量小,热水主管用Ø25PP-R管,根据自己家水电的设计,热水主管从地上开槽布置或从吊顶上布置均可,大循环还是小循环根据情况选择。
以下几大坑,千万别踩到
大坑一、无论主管还是支管,全屋全部用Ø20PP-R管。
无论房子大小,只要你家会同时两个水龙头一起开启用热水,热水主管都至少要用6分管即Ø25PP-R管,如果无论主管还是支管都用Ø20PP-R管,同时开启2个以上水龙头时,每个水龙头出水会很小,几乎不能正常使用。有的业主不懂,所有材料都全包给装修公司施工,装修公司为了省材料,冷热水主管和支管一样全部用Ø20PP-R管,这是偷工减料,会严重影响后期使用,千万注意,不能掉进这个大坑。

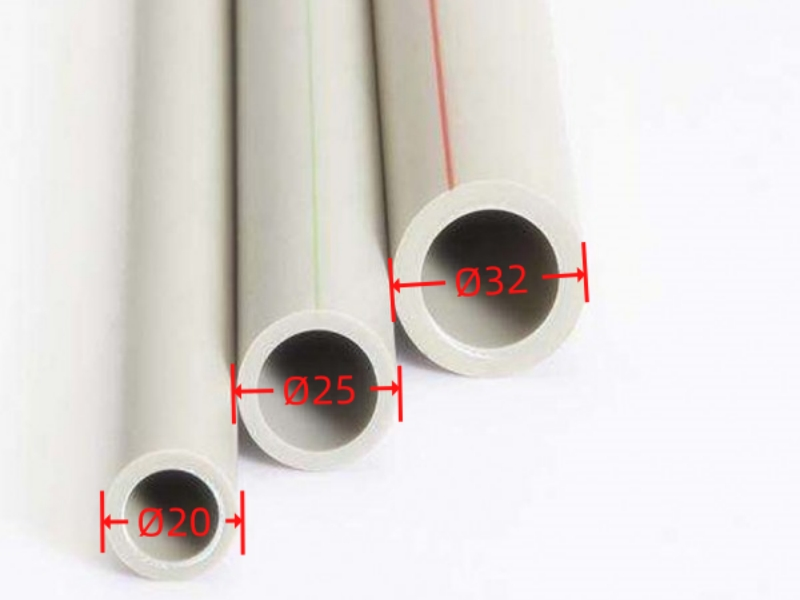

图 10:PP-R管规格尺寸图
大坑二、主管口预留4分口。
很多水电师傅将热水器的进水口、出水口和回水口,和用水点预留的水口一样,全部预留4分(G1/2)的水口,即使他把热水主管用的是Ø25PP-R管,热水器、水箱、循环泵、增压泵、恒尔暖自控中心等涉水设备,都是安装在热水主管上的,都是会同时管几个水龙头一起开启用热水的,水口当然要预留6分口(G3/4),不能和用水点水口一样预留4分口,否则严重影响流量。

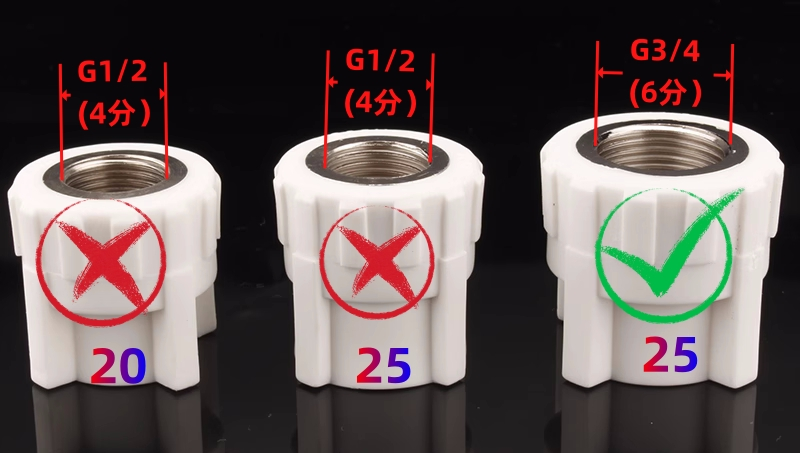

图 11:PP-R管口尺寸对比图
大坑三、热水器、水箱、循环泵、恒尔暖自控中心等热水主设备的进出水口不安装角阀。
这会导致后期维修、保养很大不便,一旦主管哪儿出现爆管或大量渗漏水的情况,无法迅速关闭进出水,会造成很大损失。热水器和水箱的进水、出水和回水(如有)口、恒尔暖自控中心的下面2个水口、循环泵和增压泵的前后水口都必须安装全通径角阀。
大坑四、主管口也安装与用水点处一样的4分陶瓷阀芯角阀。
主管口不仅要预留6分,而且还要安装全通径球芯式角阀,不能安装传统的陶瓷阀芯式角阀,因为同样口径的陶瓷阀芯角阀比全通径球芯式角阀里面的通水内径小2/3以上,否则也会严重影响流量。

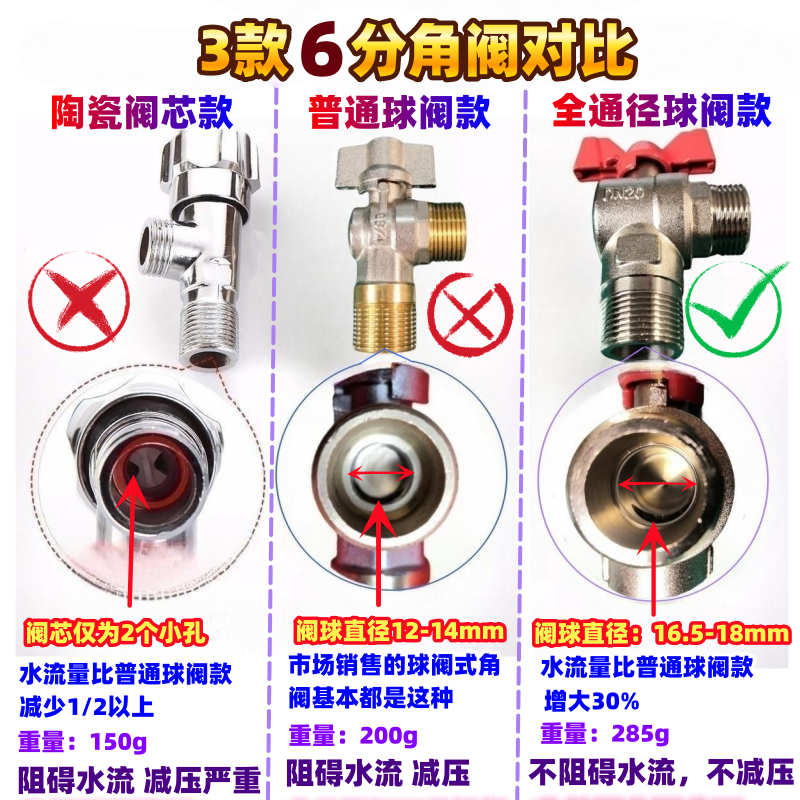

图 12:3款6分角阀阀芯大小对比图
大坑五、热水管道不做保温,特别是热水循环系统。
热水管道如果不做保温,管道内的热水的热量会迅速传递到管道周围的地下、墙内或空气中,管道的水温会下降很快,如果做零冷水系统,循环泵启停的次数会大增,水箱的水温会下降很快,耗能会大增。热水循环的热水主管务必都要做保温。
大坑六、不做压力测试。
所有冷热水管施工完工后,将每个管口用堵头堵上,要利用手动打压泵缓慢打压,压力升到正常自来水压力的1.5倍以上,不少于6kg,检查每个焊接处有没有渗漏水现象发生,最好保压24小时以上,看压力有没有大的变化,要最终确认没有渗漏水,才可以封槽。千万不要让水电师傅用电动打压泵打压!有些水电师傅为了省事,用电动打压泵打压,快速升压,会对PP-R管造成不可逆的伤害。
大坑七、不做管道焊堵的出水测试。
冷热水管施工完工后,在封槽前,除了要做打压测试检查有没有渗漏水之外,还有每个水口做出水测试,检查管道有没有焊堵。如果业主不要求,99.9%的水电师傅不会主动给业主做这个检查。这个检查十分重要,如果不做,万一预埋地下或墙内的管道哪儿焊堵了或混入了石子等杂物,孔径变很小,会严重影响流量,甚至导致热水器无法正常工作,无法正常用冷热水。
踩坑案例:多年前,我的一个朋友家装修,安装好后,住进去发现,厨房和客卫的热水可以正常使用,主卫的热水龙头流量很小,燃气热水器都无法启动,找我去给他检查原因,后来发现应该是从客卫到主卫地下的热水管焊堵导致流量变的太小,燃气热水器根本无法启动(一般流量少于2L/分钟燃气热水器就无法启动)。因为地下的瓷砖和地板都铺设好了,如果再扒开检查,损失太大,最后帮他想了一个办法,只好在主卫重新买一台电热水器装上使用,不仅从洗脸池下方引两根管道到墙上与电热水器连接很难看,还额外花了2000多元购买电热水器的费用。
检查方法:检查冷水管时,逐个水口打开看水流量,如果哪个水口明显减少,在之前的焊接点就可能焊堵或混入异物。检查热水管时,要将热水主管口与自来水主管对接,然后再逐个热水管口打开看水流量。
友情提醒:
在水电施工前尽量将涉水设备都购买了,至少要先确定要购买的涉水设备的型号、大小、水口中心距等参数,让水电师傅根据涉水设备的参数预留空间、水口中心距等,否则,让水电工随意施工,到装修好再随意购买涉水设备,到时不一定能安装的了,或者不好安装,安装出来也很难看。涉水设备包括:热水器、热水循环泵、增压泵、水箱、双热水器智控器恒尔暖自控中心等等。
以上是我从事水暖行业20多年的经验,希望对打算装修的朋友有所帮助。如需了解哪点更详细的知识,可以在评论区留言,我看到会第一时间回复。如果感觉本文对你有所帮助,请不要忘了点赞、收藏和转发啊。
